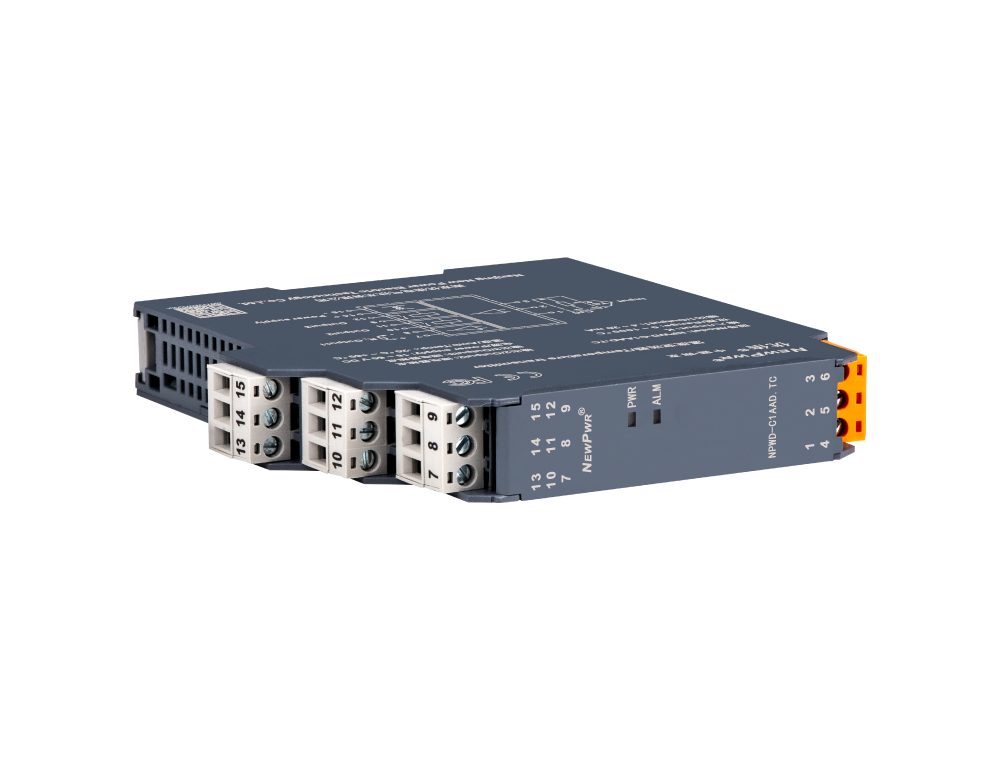

NPWD-C1AD.TC
【主题技术】
【装置与拆卸】
装置 拆卸
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | K、E、S、B、J、T、R、N等热电偶 |
| 输出信号 | 输出1：4 ~ 20 mA； ；；；；输出2：继电器触点（报警值、回差、延时可设） |
| 允许负载 | RL ≤ 550 Ω |
| 触点容量 | 250 V AC/2 A或30 V DC/2 A |
| 转换精度 | 信号类型 | 丈量领域 | 量程领域/转换精度 | |
| K | -200 ℃ ~ +1372 ℃ | ＜300 ℃，， ， ，，，±0.3 ℃ | ≥300 ℃，， ， ，，，±0.1 %F.S. | |
| E | -100 ℃ ~ +1000 ℃ | ＜300 ℃，， ， ，，，±0.3 ℃ | ≥300 ℃，， ， ，，，±0.1 %F.S. | |
| J | -100 ℃ ~ +1200 ℃ | ＜300 ℃，， ， ，，，±0.3 ℃ | ≥300 ℃，， ， ，，，±0.1 %F.S. | |
| N | -200 ℃ ~ +1300 ℃ | ＜300 ℃，， ， ，，，±0.3 ℃ | ≥300 ℃，， ， ，，，±0.1 %F.S. | |
| S | -50 ℃ ~ +1768 ℃ | ＜500 ℃，， ， ，，，±0.5 ℃ | ≥500 ℃，， ， ，，，±0.1 %F.S. | |
| R | -50 ℃ ~ +1768 ℃ | ＜500 ℃，， ， ，，，±0.5 ℃ | ≥500 ℃，， ， ，，，±0.1 %F.S. | |
| T | -20 ℃ ~ +400 ℃ | ＜300 ℃，， ， ，，，±0.3 ℃ | ≥300 ℃，， ， ，，，±0.1 %F.S. | |
| B | +400 ℃ ~ +1820 ℃ | ＜500 ℃，， ， ，，，±0.5 ℃ | ≥500 ℃，， ， ，，，±0.1 %F.S. | |
| 温度漂移 | 30 ppm/℃ |
| 赔偿精度 | 1 ℃ (赔偿领域：-20 ℃ ~ +60 ℃) |
| 响应功夫 | ≤ 500 ms |
| 工作功耗 | 1.5 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 1500 V AC (输入/输出/电源之间) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源之间) |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 输出状态 | 在用户不出格指明的情况下，， ， ，，，无论输入信号出现何种故障状态，， ， ，，，在满量程领域内输出均追随输入信号变动 (断线之表，， ， ，，，断线输出0 V/mA)，， ， ，，，但最大不超出输出量程上限的110% (如0 ~ 20 mA输出时，， ， ，，，最幼输出可为0 mA，， ， ，，，最大不超过22 mA) |
| 衔接方式 | 螺钉衔接 |
| 规格尺寸 | 宽17.8 mm×高110 mm×深117 mm |
| 装置方式 | DIN35 mm导轨装置 |
| 产品认证 | CE, FCC |
