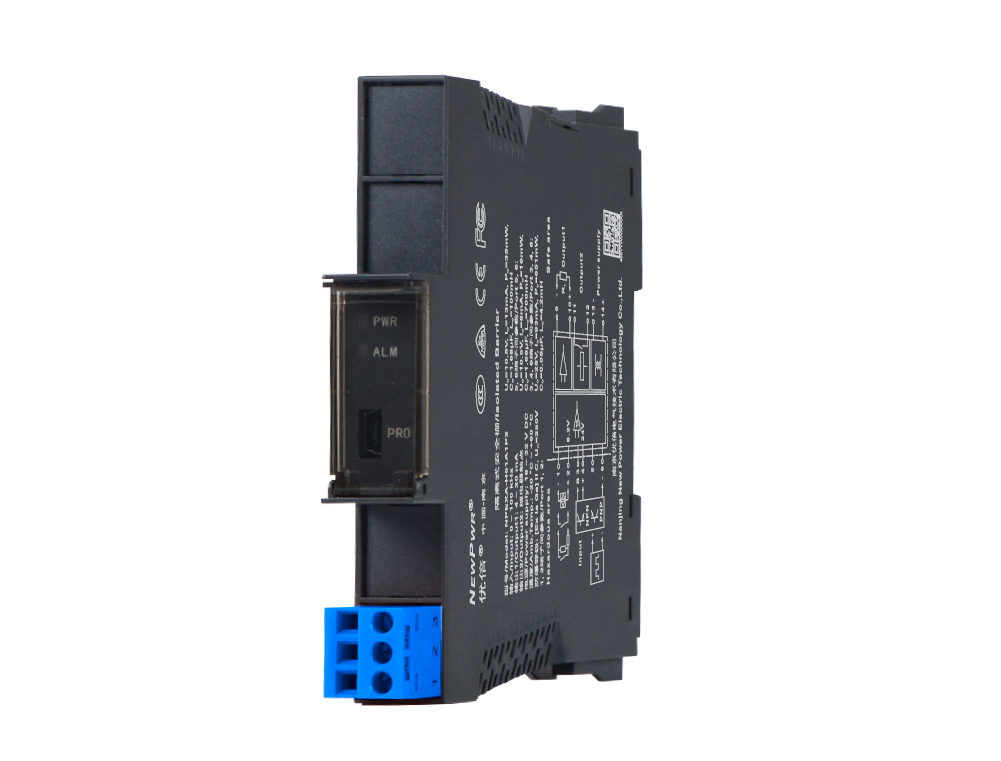

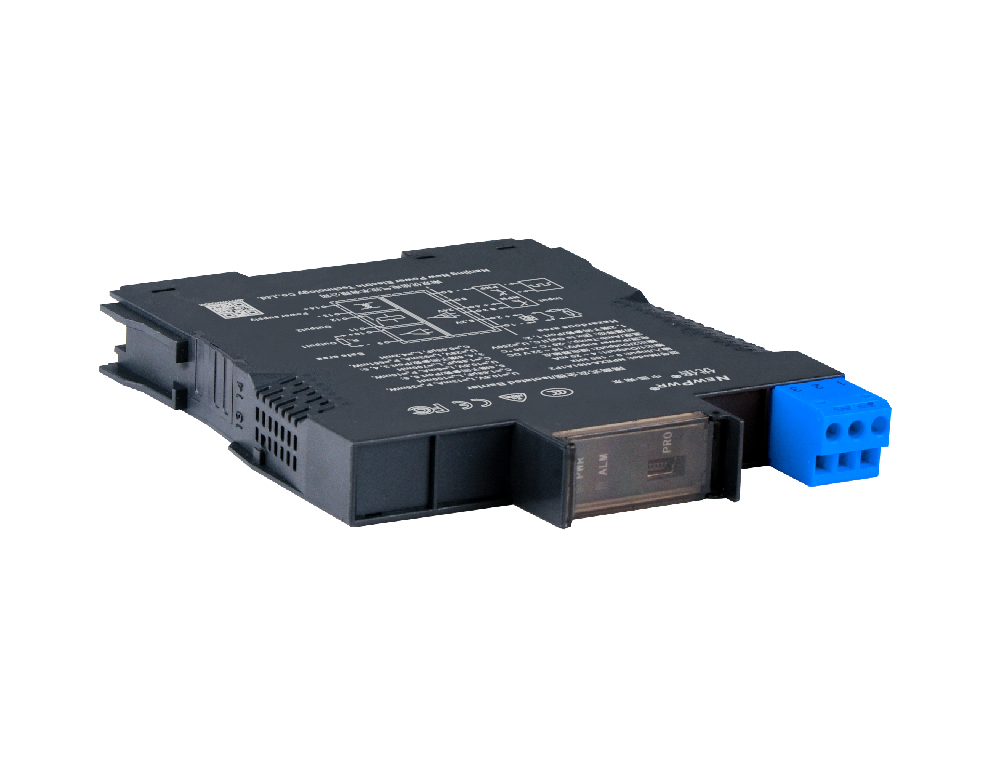

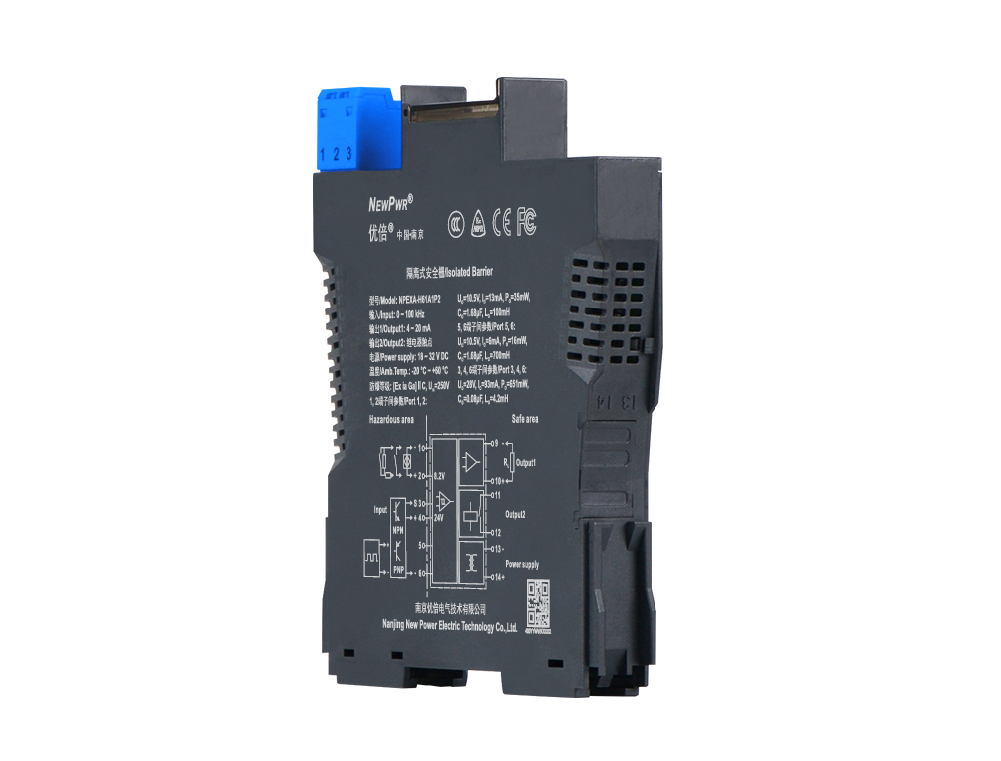

NPEXA-H61A1P2
【主题技术】
【装置与拆卸】
安全栅装置 安全栅拆卸
底板装置 底板拆卸
| 供电电源 | 18 ~ 32 V DC |
| 输入信号 | 频率信号输入， ，，， ，， ，，最高允许输入电压：30V， ，，， ，， ，，最幼输入电平：2 V， ，，， ，， ，，频率领域：0 ~ 100 kHz；；；；；；；；三线造PNP或NPN输入， ，，， ，， ，，传感器配电：12 V， ，，， ，， ，，电流：≤ 20 mA， ，，， ，， ，，频率领域：0 ~ 10 kHz；；；；；；；；干接点或NAMUR开关输入， ，，， ，， ，，配电电压：约8.2 V， ，，， ，， ，，短路电流：约8 mA， ，，， ，， ，，频率领域：0 ~ 10 kHz |
| 输出信号 | 输出1：4 ~ 20 mA；；；；；；；；输出2：继电器触点 |
| 允许负载 | 输出1：RL ≤ 500 Ω ; 输出2：0.5 A/35 V DC |
| 转换精度 | 信号类型 | 丈量领域 | 量程领域/转换精度 |
| 传输精度 | ± 0.1 %F.S. | ||
| 温度漂移 | 1 μA/℃ |
| 响应功夫 | ≤ 500 ms |
| 启动延时 | 0 ~ 99s, 当输出继电器被设定为带欠速报警职能模式时， ，，， ，， ，，仪表上电后在启动延不断间内输出继电器不会因输入信号欠速而产生报警输出信号 。。。。。报警值设置领域：0 ~ 9999Hz (高于9999需定造) |
| 工作功耗 | 1.8 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 2500 V AC (本安侧与非本安侧)；；；；；；；；≥ 500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 利用场所 | 装置于安全区， ，，， ，， ，，可衔接0区、1区、2区；；；；；；；；ⅡA、ⅡB、ⅡC；；；；；；；；T4 ~ T6危险区的本安设备 |
| 故障状态 | 输入断线， ，，， ，， ，，LED闪动；；；；；；；；输入超量程， ，，， ，， ，，LED长亮 。。。。。输入断线或超量程时， ，，， ，， ，，输出电流0 ~ 22 mA领域可设置（默认追随输入） |
| 衔接方式 | 螺钉衔接 |
| 规格尺寸 | 宽15.8 mm×高121.6 mm×深104.8 mm |
| 装置方式 | DIN35 mm导轨装置 |
| 产品认证 | NEPSI, CE, FCC, CCC |
| 防爆等级 | [Ex ia Ga]ⅡC |
| 最高电压（Um） | 250 V |
| Uo | 10.5 V (1、2端子间)；；；；；；；；10.5 V (5、6端子间) ；；；；；；；；28V (3、4、6端子间) |
| Io | 13 mA (1、2端子间) ；；；；；；；；6 mA (5、6端子间) ；；；；；；；；93 mA (3、4、6端子间) |
| Po | 35 mW (1、2端子间) ；；；；；；；；16 mW (5、6端子间) ；；；；；；；；651 mW (3、4、6端子间) |
| Co | 1.68 μF (1、2端子间) ；；；；；；；；1.68 μF (5、6端子间) ；；；；；；；；0.08 μF (3、4、6端子间) |
| Lo | 100 mH (1、2端子间) ；；；；；；；；700 mH (5、6端子间) ；；；；；；；；4.2 mH (3、4、6端子间) |
