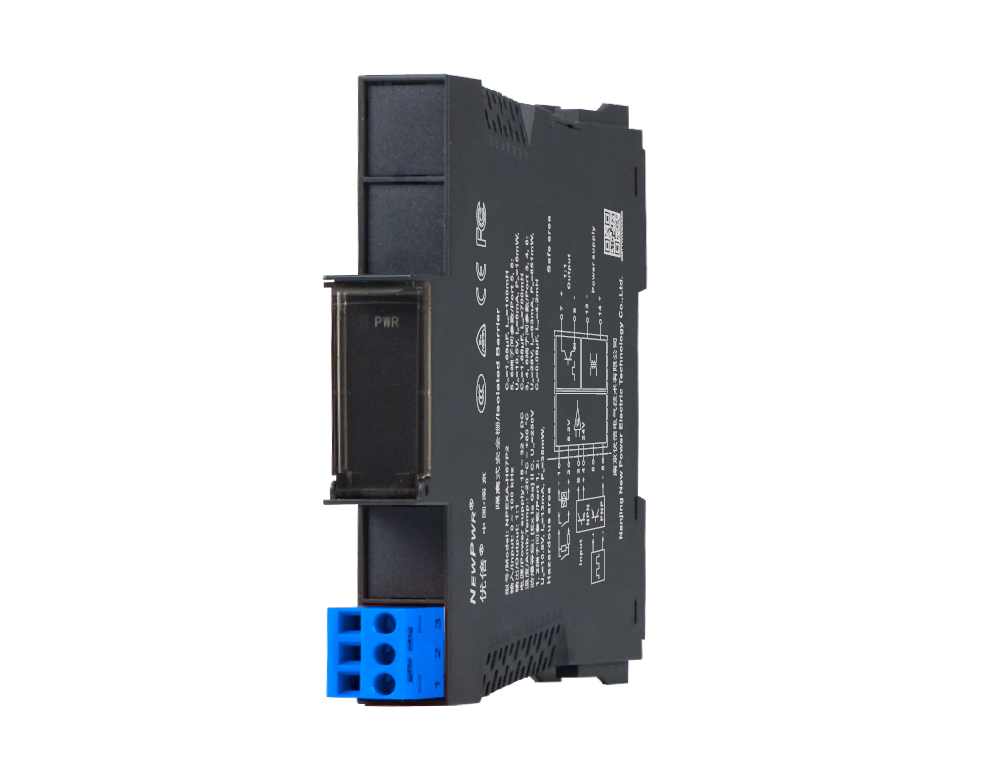

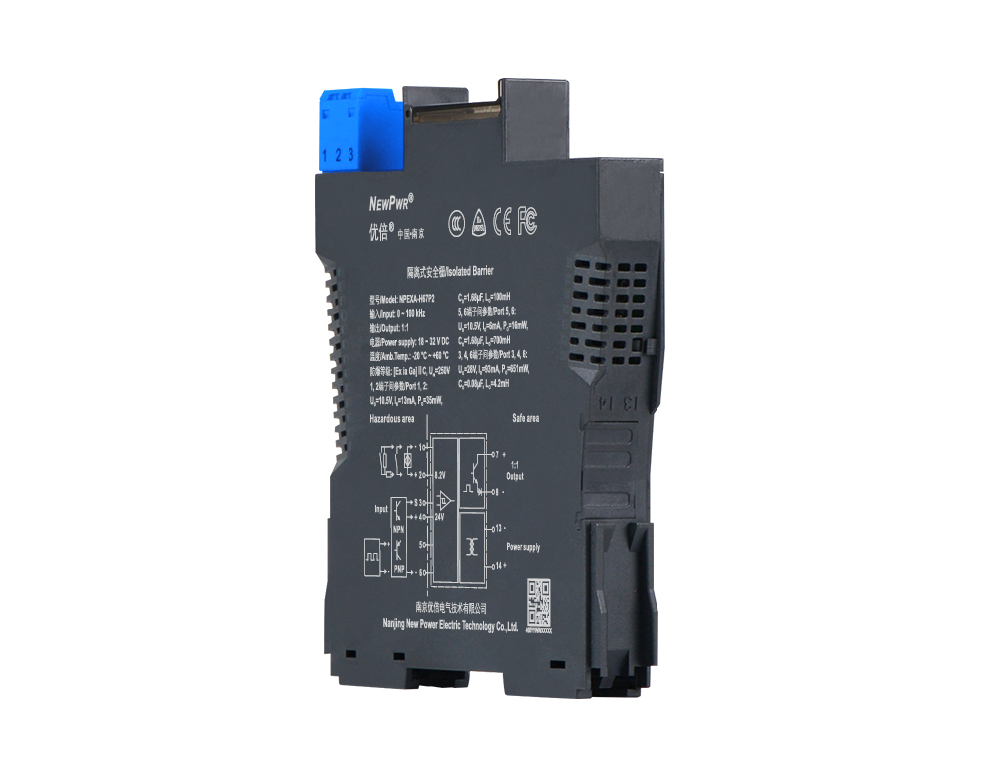

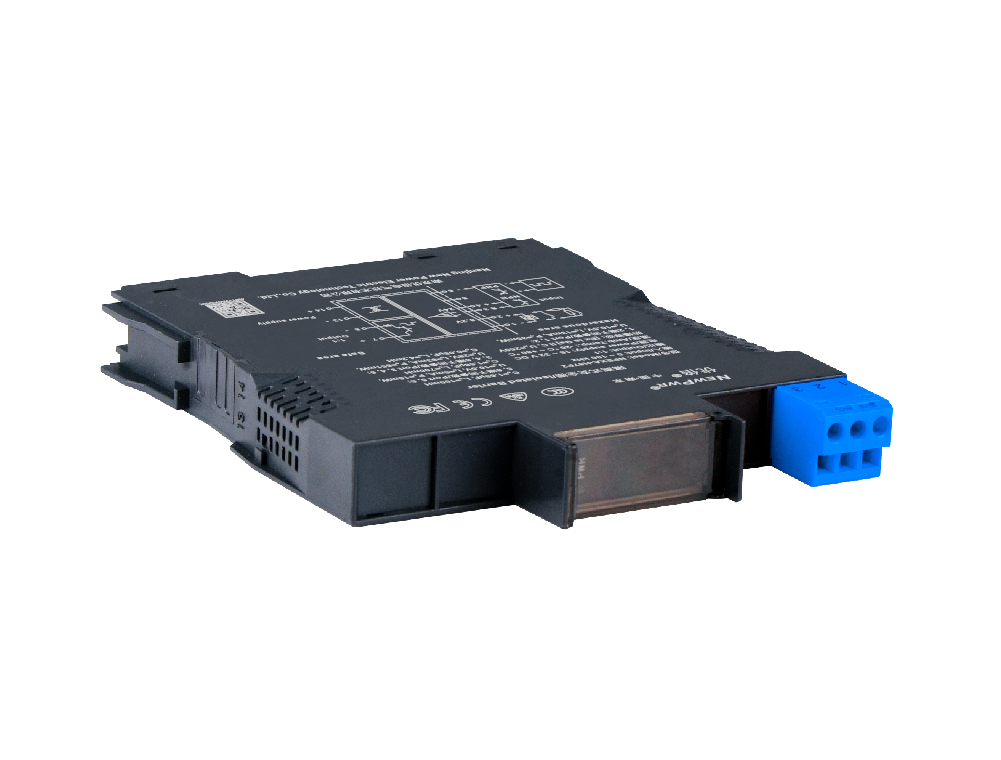

NPEXA-H67P2
【主题技术】
【装置与拆卸】
安全栅装置 安全栅拆卸

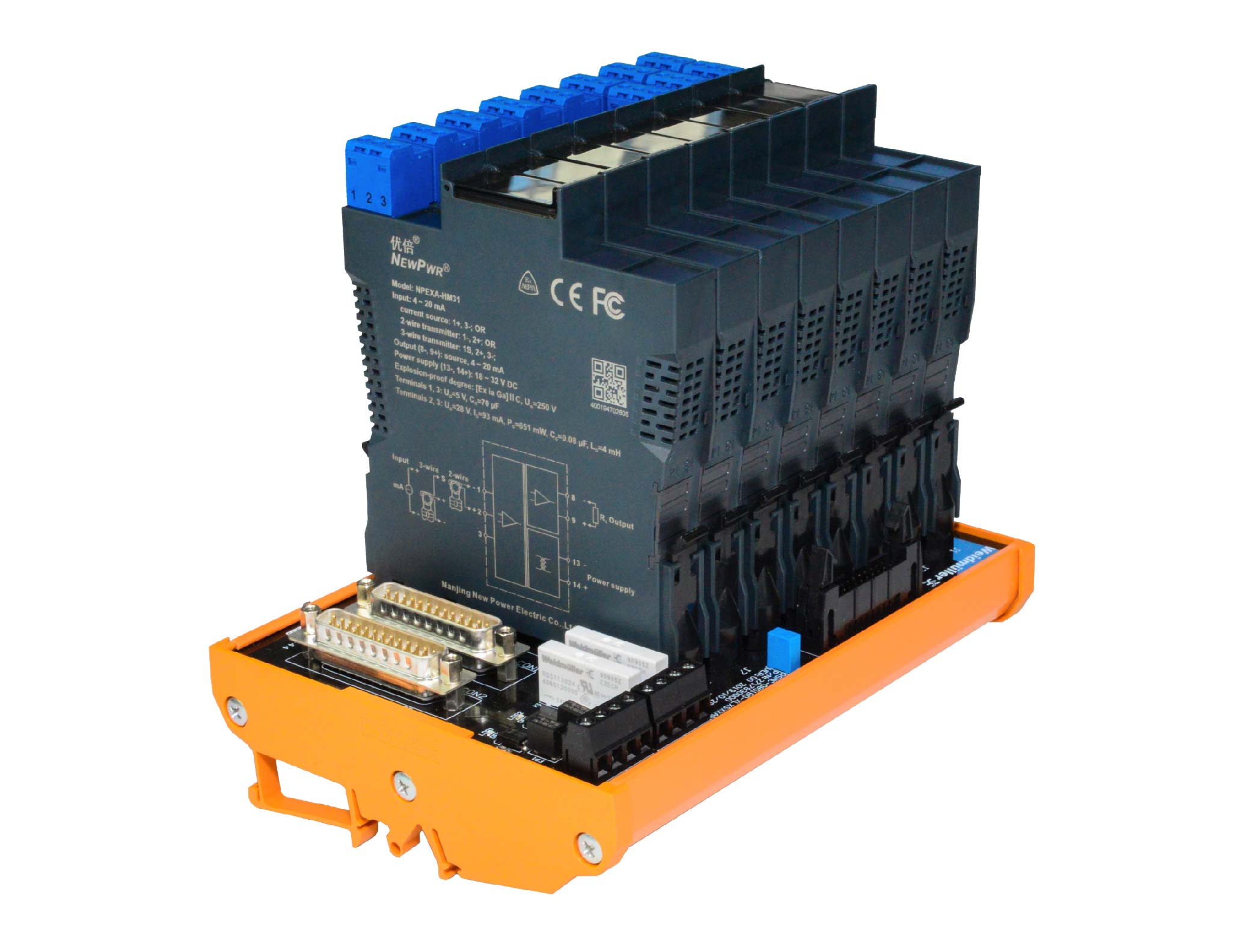

底板装置 底板拆卸
| 供电电源 | 18 ~ 32 V DC |
| 输入信号 | 频率信号输入，，，，，，，最高允许输入电压：30V，，，，，，，最幼输入电平：2 V，，，，，，，频率领域：0 ~ 100 kHz；；；；；；；三线造PNP或NPN输入，，，，，，，传感器配电：24 V，，，，，，，电流：≤ 20 mA，，，，，，，频率领域：0 ~ 10 kHz；；；；；；；干接点或NAMUR开关输入，，，，，，，配电电压：约8.2 V，，，，，，，短路电流：约8 mA，，，，，，，频率领域：0 ~ 10 kHz |
| 输出信号 | 集电极输出高电平：VCC（≤ 30 V），，，，，，，低电平：≤ 2 V，，，，，，，驱动电流：≤ 10 mA；；；；；；；发射极输出高电平：VCC - 2 V，，，，，，，低电平：≤ 0.5 V，，，，，，，驱动电流：≤ 10 mA；；；；；；；逻辑电平输出（默认）高电平：18 V ≤ VH ≤ 24 V，，，，，，，低电平：VL ≤ 2 V，，，，，，，负载电阻：≥ 2 kΩ |
| 工作功耗 | 0.8 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 2500 V AC (本安侧与非本安侧)；；；；；；；≥ 500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 利用场所 | 装置于安全区，，，，，，，可衔接0区、1区、2区；；；；；；；ⅡA、ⅡB、ⅡC；；；；；；；T4 ~ T6危险区的本安设备 |
| 衔接方式 | 螺钉衔接 |
| 规格尺寸 | 宽15.8 mm×高121.6 mm×深104.8 mm |
| 装置方式 | DIN35 mm导轨装置 |
| 产品认证 | NEPSI, CE, FCC, CCC |
| 防爆等级 | [Ex ia Ga]ⅡC |
| 最高电压（Um） | 250 V |
| Uo | 10.5 V (1、2端子间)；；；；；；；10.5 V (5、6端子间) ；；；；；；；28V (3、4、6端子间) |
| Io | 13 mA (1、2端子间) ；；；；；；；6 mA (5、6端子间) ；；；；；；；93 mA (3、4、6端子间) |
| Po | 35 mW (1、2端子间) ；；；；；；；16 mW (5、6端子间) ；；；；；；；651 mW (3、4、6端子间) |
| Co | 1.68 μF (1、2端子间) ；；；；；；；1.68 μF (5、6端子间) ；；；；；；；0.08 μF (3、4、6端子间) |
| Lo | 100 mH (1、2端子间) ；；；；；；；700 mH (5、6端子间) ；；；；；；；4.2 mH (3、4、6端子间) |
