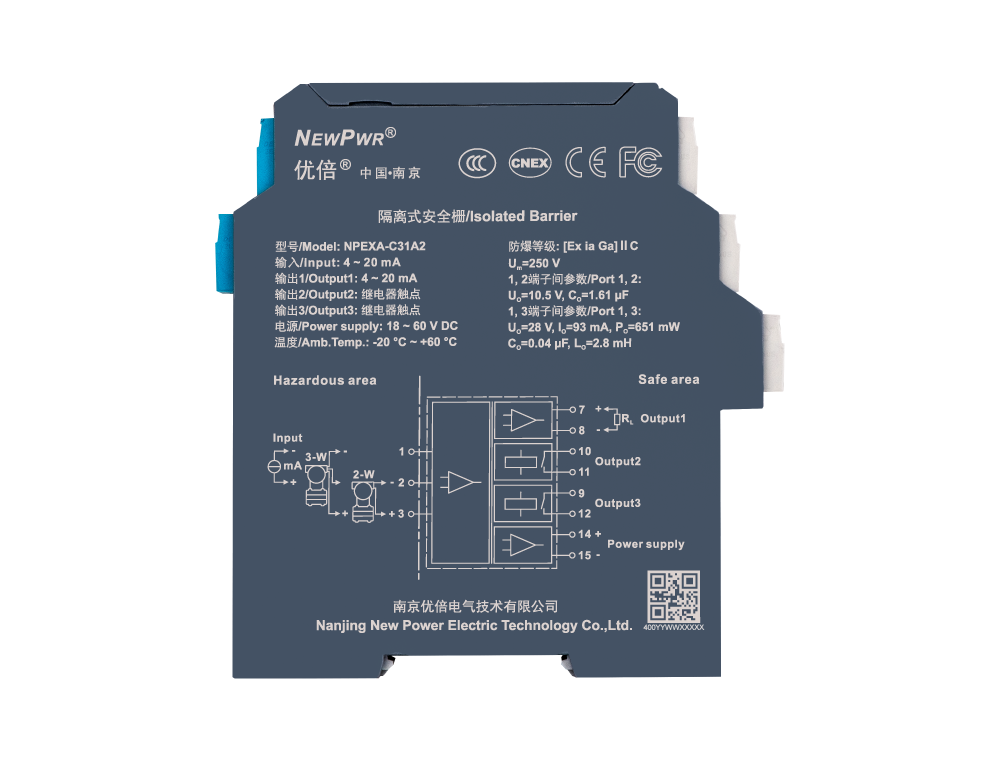

NPEXA-C31A2
【主题技术】
【装置与拆卸】
装置 拆卸
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | 直流电流信号 |
| 输入阻抗 | ≤ 100 Ω |
| 配电电压 | 开路电压≤ 26 V，，，，，，，，20 mA时输出电压≥ 16 V |
| 输出信号 | 输出1：4 ~ 20 mA；；；；； ；； ；输出2、输出3：继电器触点（报警值、回差、延时可设） |
| 允许负载 | RL ≤ 550 Ω |
| 触点容量 | 250 V AC/2 A或30 V DC/2 A |
| 转换精度 | 信号类型 | 丈量领域 | 量程领域/转换精度 |
| 传输精度 | 0.1 %F.S. | ||
| 温度漂移 | 30 ppm/℃ |
| 响应功夫 | ≤ 500 ms |
| 工作功耗 | 1.8 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 3000 V AC (本安侧与非本安侧)；；；；； ；； ；≥ 1500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 利用场所 | 装置于安全区，，，，，，，，可衔接0区、1区、2区；；；；； ；； ；ⅡA、ⅡB、ⅡC、ⅢC；；；；； ；； ；T4 ~ T6危险区的本安设备 |
| 输出状态 | 在用户不出格指明的情况下，，，，，，，，无论输入信号出现何种故障状态，，，，，，，，在满量程领域内输出均追随输入信号变动 (4 ~ 20 mA输入断线或短路之表，，，，，，，，此时输出0 V/mA)，，，，，，，，但最大不超出输出量程上限的110% (如0 ~ 20 mA输出时，，，，，，，，最幼输出可为0 mA，，，，，，，，最大不超过22 mA) |
| 衔接方式 | 螺钉衔接 |
| 规格尺寸 | 宽17.8 mm×高110 mm×深117 mm |
| 装置方式 | DIN35 mm导轨装置 |
| 产品认证 | CNEX, CE, FCC, CCC |
| 防爆等级 | [Ex ia Ga]ⅡC、[Ex ia Da] ⅢC |
| 最高电压（Um） | 250 V |
| Uo | 10.5 V (1、2端子间)；；；；； ；； ；28 V (1、3端子间) |
| Io | 93 mA (1、3端子间) |
| Po | 651 mW (1、3端子间) |
| Co (ⅡC) | 1.61 μF (1、2端子间)；；；；； ；； ；0.04 μF (1、3端子间) |
| Lo (ⅡC) | 2.8 mH (1、3端子间) |
