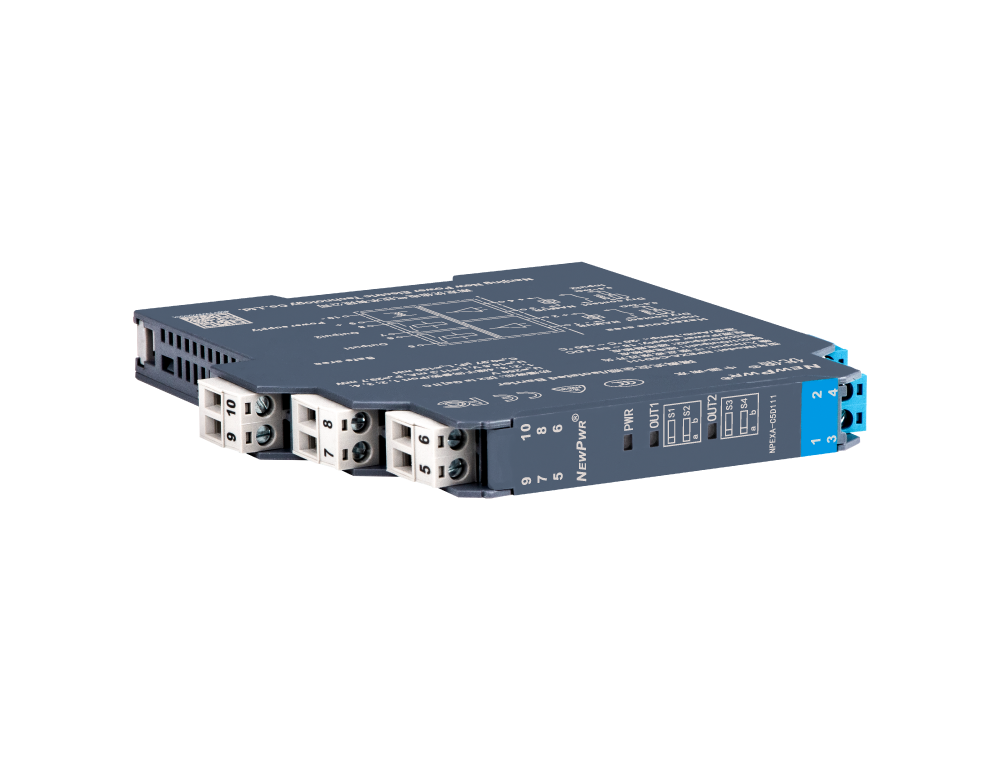

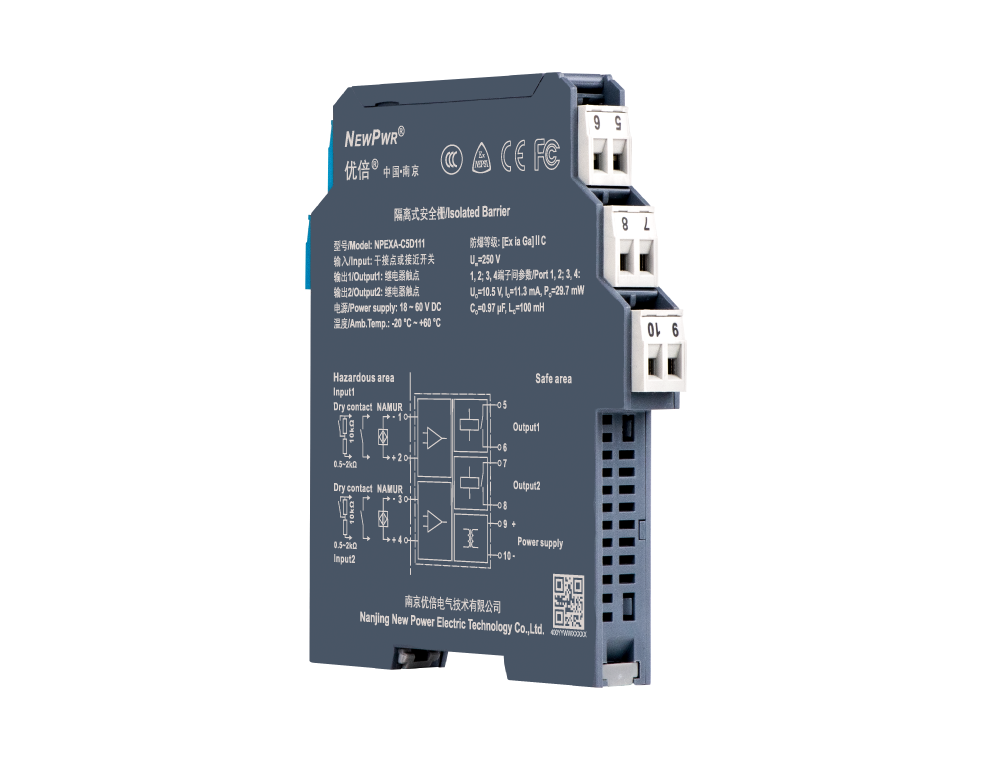

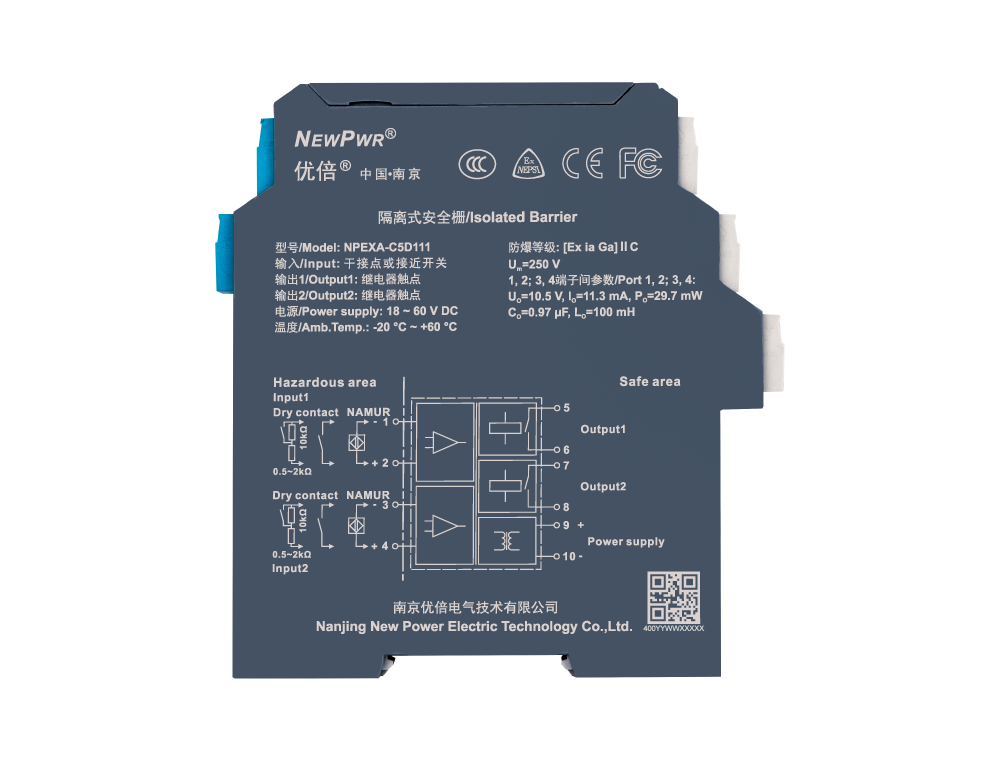

NPEXA-C5D111
【主题技术】
【装置与拆卸】
装置 拆卸
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | 干接点或NAMUR靠近开关 |
| 输出信号 | 继电器触点 |
| 允许负载 | 250 V AC/2 A或30 V DC/2 A |
| 开关个性 | 输入电流＞ 2.1 mA，， ，，，输出继电器关合，， ，，，通路批示灯黄色长亮；；；；；；；；输入电流＜ 1.2 mA，， ，，，输出继电器断开，， ，，，通路批示灯黄色熄灭 |
| 开关寿命 | ＞ 10万次 |
| 开关频率 | ＜ 10 Hz |
| 拨码设置 | S1→a：输出1和输入1同相；；；；；；；；S1→b：输出1和输入1反相；；；；；；；；S2→a：启用CH1线路故障监测职能；；；；；；；；S2→b：关关CH1线路故障监测职能；；；；；；；；S3→a：输出2和输入2同相；；；；；；；；S3→b：输出2和输入2反相；；；；；；；；S4→a：启用CH2线路故障监测职能；；；；；；；；S4→b：关关CH2线路故障监测职能 |
| 响应功夫 | ＜ 20 ms |
| 工作功耗 | 1 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 3000 V AC (本安侧与非本安侧)；；；；；；；；≥ 1500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 利用场所 | 装置于安全区，， ，，，可衔接0区、1区、2区；；；；；；；；ⅡA、ⅡB、ⅡC；；；；；；；；T4 ~ T6危险区的本安设备 |
| 线路故障 | 输入电流≤ 50 μA，， ，，，判断输入断线，， ，，，输出继电器断开；；；；；；；；输入电流≥ 6.5 mA，， ，，，判断输入短路，， ，，，输出继电器断开，， ，，，通路批示灯红色闪动 |
| 衔接方式 | 螺钉衔接 |
| 规格尺寸 | 宽12.8 mm×高110 mm×深117 mm |
| 装置方式 | DIN35 mm导轨装置 |
| 产品认证 | NEPSI, CE, FCC, CCS, CCC |
| 防爆等级 | [Ex ia Ga]ⅡC |
| 最高电压（Um） | 250 V |
| Uo | 10.5 V (1、2端子间；；；；；；；；3、4端子间) |
| Io | 11.3 mA (1、2端子间；；；；；；；；3、4端子间) |
| Po | 29.7 mW (1、2端子间；；；；；；；；3、4端子间) |
| Co | 0.97 μF (1、2端子间；；；；；；；；3、4端子间) |
| Lo | 100 mH (1、2端子间；；；；；；；；3、4端子间) |
