NPGLK-C333D

液位检测隔离器给电极传感器提供互换检测电压，，，，，当导电介质接触到电极时，，，，，在输入丈量回路中产生交变电流。。。。。通过检测交变电流信号的变动，，，，，经隔离转换为继电器触点信号输出。。。。？？？？？啥缘嫉缫禾宓囊何唤猩舷蕖⑾孪藓蜕舷/下限节造。。。。。 可通过拨码开关设置输入输出正反相职能、第二路输出职能（作为继电器触点输出或作为故障信号输出）及输入开路故障检测职能。。。。。输入端、输出端及电源端三端隔离。。。。。
分享

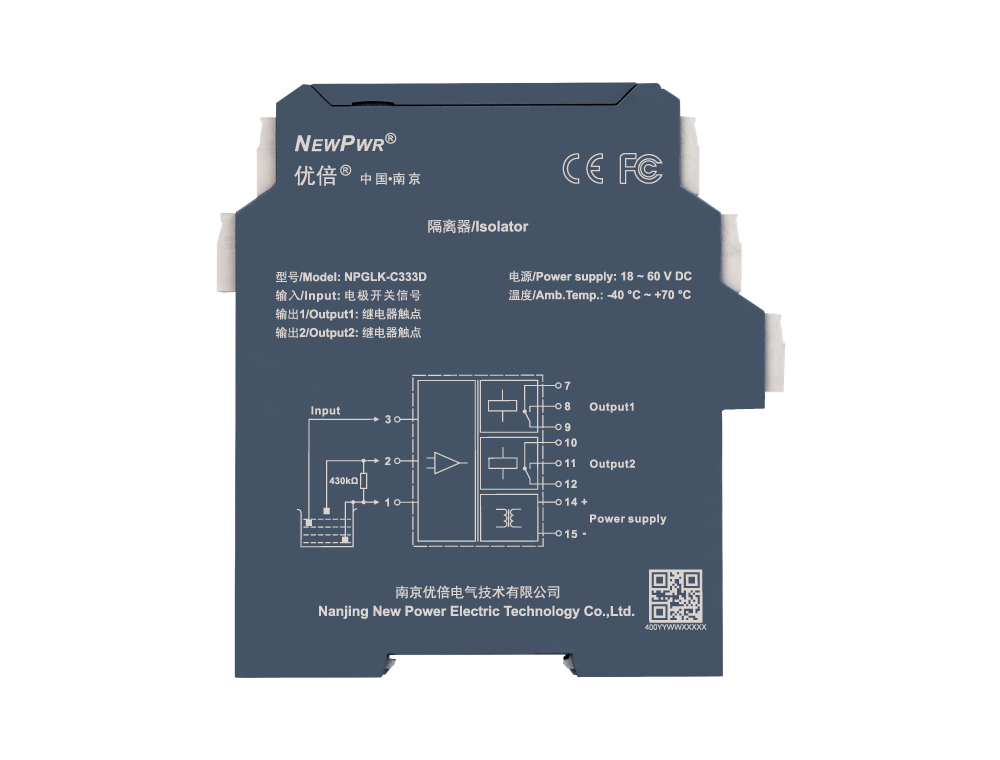

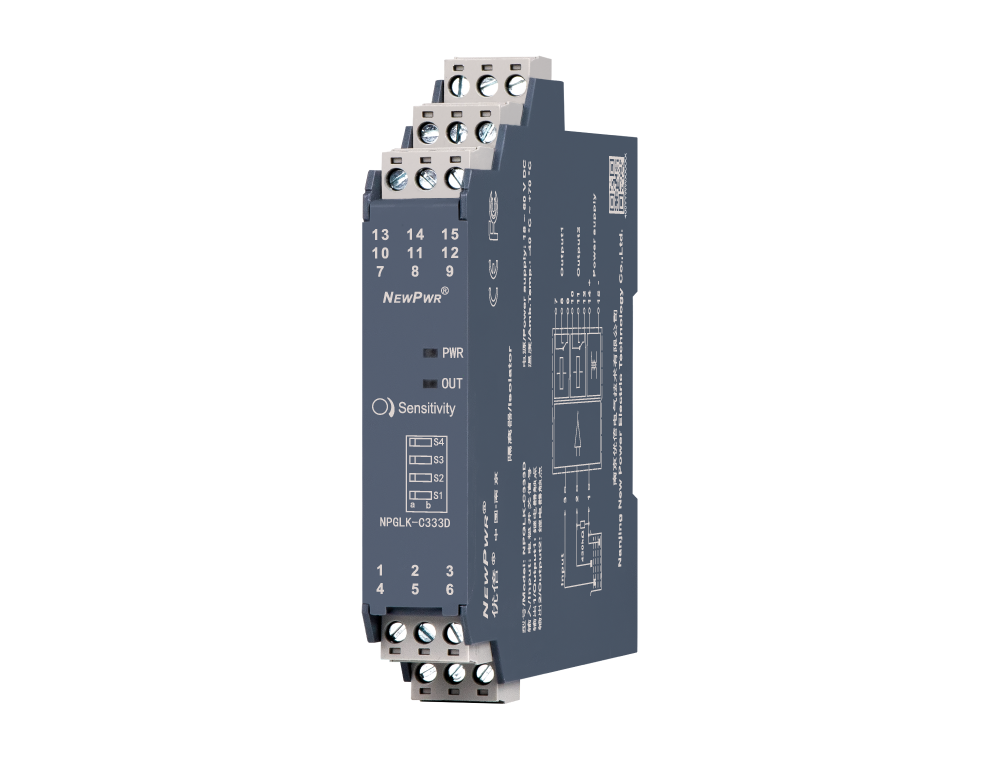

NPGLK-C333D

【主题技术】


【装置与拆卸】






装置                                                                      拆卸





【技术参数】 电源 输入 输出 根基参数 EMC个性 工作环境 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 电极开关
输出
输出信号 继电器触点
允许负载 250VAC/2A或30VDC/2A
根基参数
开关个性 当被控液位达到上限或下限：拨码开关S1置于a侧，，，，，输出继电器关合，，，，，批示灯黄色长亮；；；；；拨码开关S1置于b侧，，，，，输出继电器断开，，，，，批示灯黄色熄灭
开关寿命 ＞ 10万次
开关频率 ＜ 10 Hz
工作功耗 ≤ 1.2W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
工作环境
工作温度 -40 ℃ ~ +70 ℃
贮存温度 -40 ℃ ~ +80 ℃
机械个性
衔接方式 螺钉衔接
规格尺寸 宽17.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 CE, FCC
尊龙凯时·(中国区)官方网站
NPPB-DIN 总线供电导轨
切合EN 60715，，，，，2根导电轨路插入35mm的DIN导轨中；；；；；为所有装置在供电导轨上的C/K系列仪表提供直流供电；；；；；尺度长度0.3m，，，，，0.35m，，，，，0.4m，，，，，0.7m；；；；；削减布线和守护
尊龙凯时·(中国区)官方网站

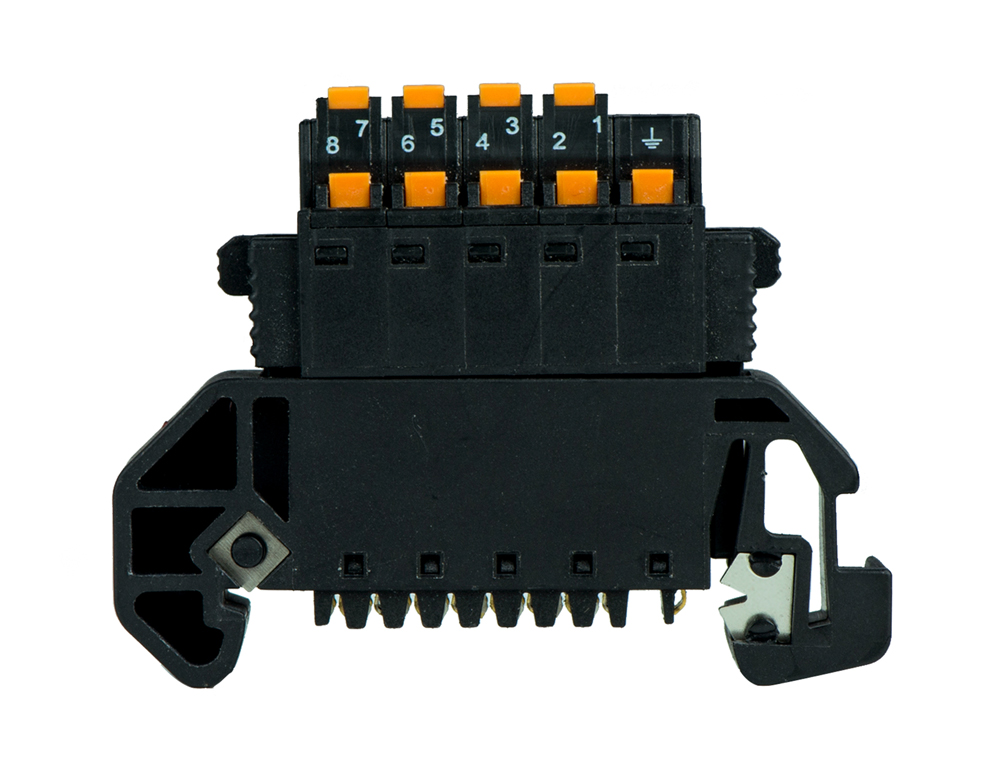

NPPB-BS210 I/O端子基座
衔接导轨BUS基座，，，，，表部供电通过基座的接线端子引入。。。。。若是选择了冗余电源？？？？？，，，，，此端子可不用选择。。。。。
尊龙凯时·(中国区)官方网站

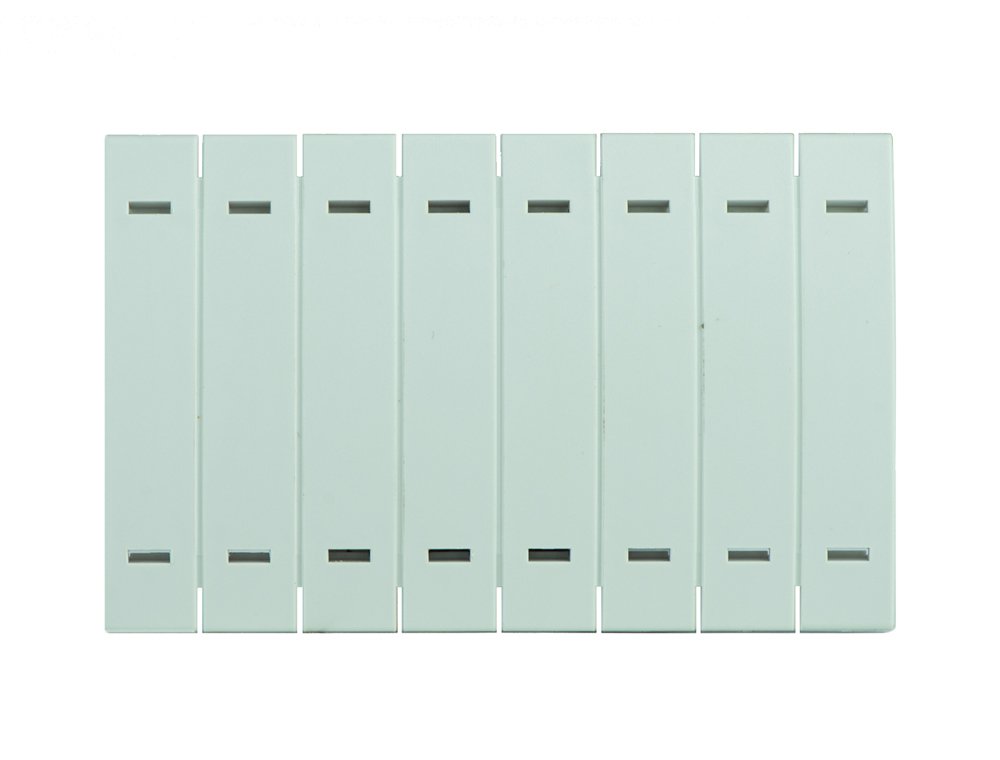

NPPB-BSC028 防尘盖
；；；；；け┞兜淖芟，，，，，凭据必要能够拆分组合。。。。。
尊龙凯时·(中国区)官方网站
NPPB-SS5 限位器
用于地位固定，，，，，标配2个一组
尊龙凯时·(中国区)官方网站

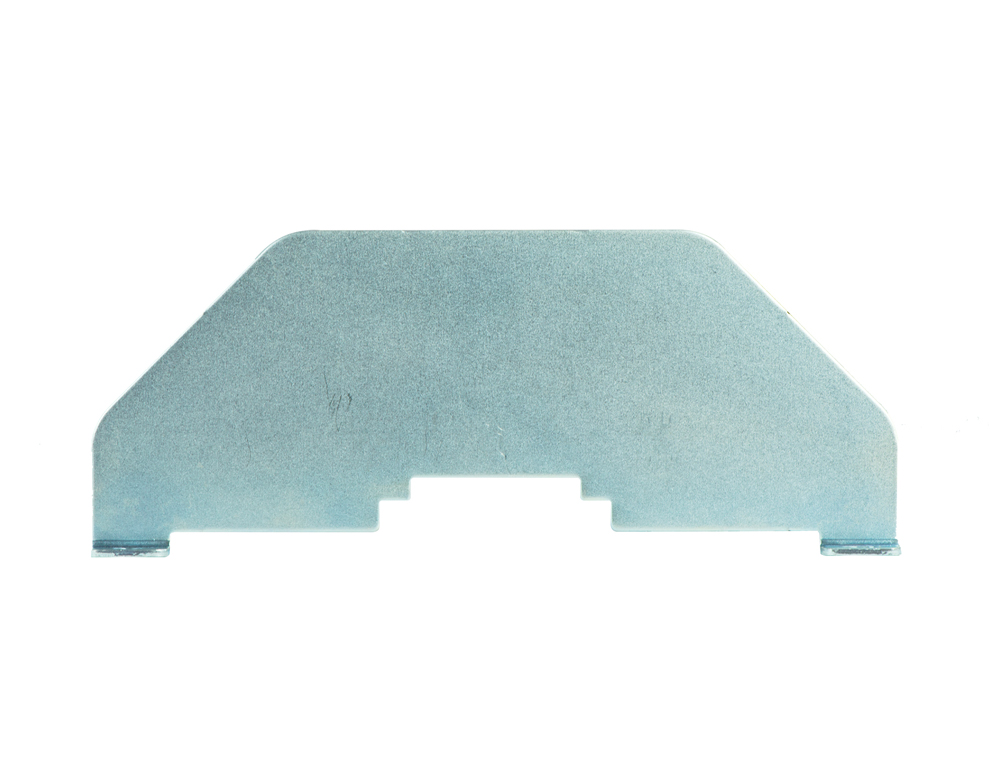

NPPB-TS35B 固定片
材质：金属铁，，，，，用于导轨承沉加固，，，，，标配2片。。。。。
尊龙凯时·(中国区)官方网站
NPEXA-C11

一入一出

热电偶输入安全栅
